Descrizione

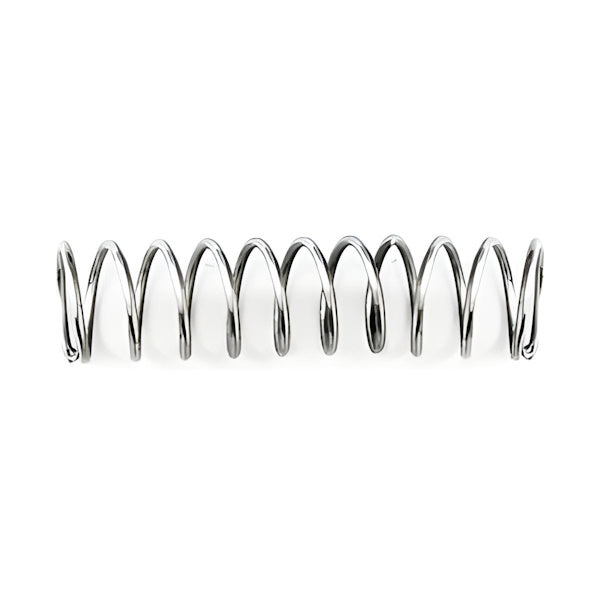

Molle a spirale a spire aperte zincata.

  • Avvolgimento destro.

  • Filo in acciaio armonico speciale per molle, trafilato, classe C, secondo norme DIN 17223-1, con tolleranza sul diametro del filo secondo norma DIN 2076.

Disegno tecnico

Caratteristiche tecniche

Misura
1,3x14,0x280,0 mm.
Numero disegno
CO.MO336
Diametro del filo (d) mm.
1,3
Diametro esterno (De) mm.
14,0
Costante elastica (K)
1,40
Carico max.(Fn) Kgf.
5,18
Freccia accorciamento sottoposta a carico Fn (qn) mm.
3,7
Lunghezza libera della molla non sottoposta a carico (Lo) mm.
280,0
Materiale
Acciaio armonico per molle
Colore / Finitura
Zincato bianco
