ANELLO DI TENUTA STANDARD TIPO SC IN NBR
Anello di tenuta standard tipo SC. Guarnizione radiale a labbro per alberi e mandrini in gomma nitrilica NBR. Comprende un labbro in gomma, un anello metallico di rinforzo ed una molla a spirale energizzante. Si collocano in una cava aperta secondo la norma DIN 3760. Con armatura metallica per dare resistenza e rigidità all'anello secondo norma DIN 1624. Con molla per mantenere la forza radiale esercitata dal labbro di tenuta attorno alla superficie dell'albero. Utilizzato per la maggior parte delle applicazioni di tenute per fluidi convenzionali. Buona resistenza a olii, grassi minerali, acqua e fluidi per radiatori. Alta resistenza alla lacerazione. Scarsa resistenza ad ozono, agenti atmosferici, agli idrocarburi clorurati e ai solventi aromatici. Non resiste al fluido dei freni. Specifiche articolo Attributo Valore Materiale NBR Tipo SC (labbro singolo) Carico di rottura Mpa 15 Temperatura d'impiego °C -40/+120 °C in olio, +90 °C in acqua Colore / Finitura nero Altre varianti e versioni Codice Misura mm. Diametro interno mm. Diametro esterno mm. Altezza mm. AT10012010 100x120x10 100 120 10 AT10014013 100x140x13 100 140 13 AT10204 10x20x4 10 20 4 AT10206 10x20x6 10 20 6 AT10512513 105x125x13 105 125 13 AT10515015 105x150x15 105 150 15 AT11015013 110x150x13 110 150 13 AT11513012 115x130x12 115 130 12 AT11514013 115x140x13 115 140 13 AT12016013 120x160x13 120 160 13 AT12244,5 12x24x4,5 12 24 4,5 AT12245 12x24x5 12 24 5 AT12246 12x24x6 12 24 6 AT12266 12x26x6 12 26 6 AT12516012 125x160x12 125 160 12 AT12516013 125x160x13 125 160 13 AT13016012 130x160x12 130 160 12 AT13516012 135x160x12 135 160 12 AT14255 14x25x5 14 25 5 AT15285 15x28x5 15 28 5 AT15304,5 15x30x4,5 15 30 4,5 AT15305 15x30x5 15 30 5 AT154010 15x40x10 15 40 10 AT16224 16x22x4 16 22 4 AT16244 16x24x4 16 24 4 AT16247 16x24x7 16 24 7 AT16358 16x35x8 16 35 8 AT164010 16x40x10 16 40 10 AT17286 17x28x6 17 28 6 AT17406 17x40x6 17 40 6 AT18266 18x26x6 18 26 6 AT18305 18x30x5 18 30 5 AT183510 18x35x10 18 35 10 AT19276 19x27x6 19 27 6 AT20325 20x32x5 20 32 5 AT22325 22x32x5 22 32 5 AT22325,5 22x32x5,5 22 32 5,5 AT22358 22x35x8 22 35 8 AT224710 22x47x10 22 47 10 AT23408 23x40x8 23 40 8 AT244710 24x47x10 24 47 10 AT245210 24x52x10 24 52 10 AT25375 25x37x5 25 37 5 AT25405 25x40x5 25 40 5 AT25428,5 25x42x8,5 25 42 8,5 AT26477 26x47x7 26 47 7 AT26528 26x52x8 26 52 8 AT274210 27x42x10 27 42 10 AT27476 27x47x6 27 47 6 AT30488 30x48x8 30 48 8 AT30505 30x50x5 30 50 5 AT31477 31x47x7 31 47 7 AT32407 32x40x7 32 40 7 AT32508 32x50x8 32 50 8 AT32525 32x52x5 32 52 5 AT33526 33x52x6 33 52 6 AT346210 34x62x10 34 62 10 AT355612 35x56x12 35 56 12 AT35568 35x56x8 35 56 8 AT358012 35x80x12 35 80 12 AT36477 36x47x7 36 47 7 AT36547,5 36x54x7,5 36 54 7,5 AT365810 36x58x10 36 58 10 AT37527 37x52x7 37 52 7 AT385210 38x52x10 38 52 10 AT405812 40x58x12 40 58 12 AT42557 42x55x7 42 55 7 AT437510 43x75x10 43 75 10 AT446010 44x60x10 44 60 10 AT446210 44x62x10 44 62 10 AT456810 45x68x10 45 68 10 AT507510 50x75x10 50 75 10 AT5510012 55x100x12 55 100 12 AT55688 55x68x8 55 68 8 AT56708 56x70x8 56 70 8 AT60707 60x70x7 60 70 7 AT60728 60x72x8 60 72 8 AT6157 6x15x7 6 15 7 AT65808 65x80x8 65 80 8 AT701108 70x110x8 70 110 8 AT7511012 75x110x12 75 110 12 AT7810010 78x100x10 78 100 10 AT8012012 80x120x12 80 120 12 AT8166 8x16x6 8 16 6 AT8247 8x24x7 8 24 7 AT9011010 90x110x10 90 110 10 AT9267 9x26x7 9 26 7
ANELLO DI TENUTA STANDARD TIPO TC IN NBR
Anello di tenuta standard tipo TC. Guarnizione radiale a doppio labbro (con labbro parapolvere) per alberi e mandrini in gomma nitrilica NBR. Comprende un doppio labbro in gomma, un anello metallico di rinforzo ed una molla a spirale energizzante. Si collocano in una cava aperta secondo la norma DIN 3760. Con armatura metallica per dare resistenza e rigidità all'anello secondo norma DIN 1624. Con molla per mantenere la forza radiale esercitata dal labbro di tenuta attorno alla superficie dell'albero. Utilizzato per la maggior parte delle applicazioni di tenute per fluidi convenzionali. Buona resistenza a olii, grassi minerali, acqua e fluidi per radiatori. Alta resistenza alla lacerazione. Scarsa resistenza ad ozono, agenti atmosferici, agli idrocarburi clorurati e ai solventi aromatici. Non resiste al fluido dei freni. Specifiche articolo Attributo Valore Materiale NBR Tipo TC (doppio labbro) Carico di rottura Mpa 15 Temperatura d'impiego °C -40/+120 °C in olio, +90 °C in acqua Colore / Finitura nero Altre varianti e versioni Codice Misura mm. Diametro interno mm. Diametro esterno mm. Altezza mm. AT1001159 100x115x9 100 115 9 AT10012012 100x120x12 100 120 12 AT10012512 100x125x12 100 125 12 AT10013012 100x130x12 100 130 12 AT10186 10x18x6 10 18 6 AT10197 10x19x7 10 19 7 AT10227 10x22x7 10 22 7 AT10247 10x24x7 10 24 7 AT10267 10x26x7 10 26 7 AT10307 10x30x7 10 30 7 AT10513012 105x130x12 105 130 12 AT10513013 105x130x13 105 130 13 AT10514012 105x140x12 105 140 12 AT11013012 110x130x12 110 130 12 AT11014012 110x140x12 110 140 12 AT11214013 112x140x13 112 140 13 AT11227 11x22x7 11 22 7 AT11514012 115x140x12 115 140 12 AT12015012 120x150x12 120 150 12 AT12015013 120x150x13 120 150 13 AT12015015 120x150x15 120 150 15 AT12016012 120x160x12 120 160 12 AT12205 12x20x5 12 20 5 AT12225 12x22x5 12 22 5 AT12226 12x22x6 12 22 6 AT12226,5 12x22x6,5 12 22 6,5 AT12227 12x22x7 12 22 7 AT12247 12x24x7 12 24 7 AT12255 12x25x5 12 25 5 AT12268 12x26x8 12 26 8 AT12287 12x28x7 12 28 7 AT12307 12x30x7 12 30 7 AT12327 12x32x7 12 32 7 AT12377 12x37x7 12 37 7 AT12515012 125x150x12 125 150 12 AT13015012 130x150x12 130 150 12 AT13015013 130x150x13 130 150 13 AT13016014 130x160x14 130 160 14 AT13016015 130x160x15 130 160 15 AT13017012 130x170x12 130 170 12 AT14224 14x22x4 14 22 4 AT14227 14x22x7 14 22 7 AT14245 14x24x5 14 24 5 AT14246 14x24x6 14 24 6 AT14247 14x24x7 14 24 7 AT14287 14x28x7 14 28 7 AT14307 14x30x7 14 30 7 AT14357 14x35x7 14 35 7 AT14517015 145x170x15 145 170 15 AT14518012 145x180x12 145 180 12 AT15245 15x24x5 15 24 5 AT15246 15x24x6 15 24 6 AT15247 15x24x7 15 24 7 AT15255 15x25x5 15 25 5 AT15257 15x25x7 15 25 7 AT15267 15x26x7 15 26 7 AT15277 15x27x7 15 27 7 AT15286 15x28x6 15 28 6 AT15287 15x28x7 15 28 7 AT15307 15x30x7 15 30 7 AT15325 15x32x5 15 32 5 AT15327 15x32x7 15 32 7 AT153510 15x35x10 15 35 10 AT15357 15x35x7 15 35 7 AT15427 15x42x7 15 42 7 AT16245 16x24x5 16 24 5 AT16255 16x25x5 16 25 5 AT16287 16x28x7 16 28 7 AT16307 16x30x7 16 30 7 AT16327 16x32x7 16 32 7 AT16357 16x35x7 16 35 7 AT17254 17x25x4 17 25 4 AT17277 17x27x7 17 27 7 AT17285 17x28x5 17 28 5 AT17287 17x28x7 17 28 7 AT17307 17x30x7 17 30 7 AT17325 17x32x5 17 32 5 AT17327 17x32x7 17 32 7 AT17328 17x32x8 17 32 8 AT17355 17x35x5 17 35 5 AT17357 17x35x7 17 35 7 AT17358 17x35x8 17 35 8 AT174010 17x40x10 17 40 10 AT17407 17x40x7 17 40 7 AT17408 17x40x8 17 40 8 AT17477 17x47x7 17 47 7 AT17478 17x47x8 17 47 8 AT18287 18x28x7 18 28 7 AT18307 18x30x7 18 30 7 AT18327 18x32x7 18 32 7 AT18328 18x32x8 18 32 8 AT18357 18x35x7 18 35 7 AT184010 18x40x10 18 40 10 AT18407 18x40x7 18 40 7 AT19275 19x27x5 19 27 5 AT19327 19x32x7 19 32 7 AT19357 19x35x7 19 35 7 AT20304,5 20x30x4,5 20 30 4,5 AT20305 20x30x5 20 30 5 AT20307 20x30x7 20 30 7 AT20327 20x32x7 20 32 7 AT203510 20x35x10 20 35 10 AT20356 20x35x6 20 35 6 AT20357 20x35x7 20 35 7 AT20358 20x35x8 20 35 8 AT20377 20x37x7 20 37 7 AT20388 20x38x8 20 38 8 AT204010 20x40x10 20 40 10 AT20407 20x40x7 20 40 7 AT204210 20x42x10 20 42 10 AT20427 20x42x7 20 42 7 AT204710 20x47x10 20 47 10 AT20477 20x47x7 20 47 7 AT20478 20x47x8 20 47 8 AT205210 20x52x10 20 52 10 AT20527 20x52x7 20 52 7 AT21407 21x40x7 21 40 7 AT22327 22x32x7 22 32 7 AT22357 22x35x7 22 35 7 AT22407 22x40x7 22 40 7 AT22427 22x42x7 22 42 7 AT22458 22x45x8 22 45 8 AT22477 22x47x7 22 47 7 AT23026015 230x260x15 230 260 15 AT24357 24x35x7 24 35 7 AT24377 24x37x7 24 37 7 AT24407 24x40x7 24 40 7 AT24408 24x40x8 24 40 8 AT24428 24x42x8 24 42 8 AT24477 24x47x7 24 47 7 AT25326 25x32x6 25 32 6 AT25355 25x35x5 25 35 5 AT25357 25x35x7 25 35 7 AT25377 25x37x7 25 37 7 AT25387 25x38x7 25 38 7 AT254010 25x40x10 25 40 10 AT25407 25x40x7 25 40 7 AT25408 25x40x8 25 40 8 AT254210 25x42x10 25 42 10 AT25426 25x42x6 25 42 6 AT25427 25x42x7 25 42 7 AT254510 25x45x10 25 45 10 AT25457 25x45x7 25 45 7 AT25467 25x46x7 25 46 7 AT254710 25x47x10 25 47 10 AT25477 25x47x7 25 47 7 AT25478 25x47x8 25 47 8 AT255010 25x50x10 25 50 10 AT255210 25x52x10 25 52 10 AT25527 25x52x7 25 52 7 AT25528 25x52x8 25 52 8 AT256210 25x62x10 25 62 10 AT25628 25x62x8 25 62 8 AT26357 26x35x7 26 35 7 AT26367 26x36x7 26 36 7 AT26377 26x37x7 26 37 7 AT26378 26x37x8 26 37 8 AT26427 26x42x7 26 42 7 AT27366 27x36x6 27 36 6 AT27377 27x37x7 27 37 7 AT27407 27x40x7 27 40 7 AT27477 27x47x7 27 47 7 AT28387 28x38x7 28 38 7 AT28407 28x40x7 28 40 7 AT284210 28x42x10 28 42 10 AT28427 28x42x7 28 42 7 AT28458 28x45x8 28 45 8 AT284710 28x47x10 28 47 10 AT28477 28x47x7 28 47 7 AT285210 28x52x10 28 52 10 AT28527 28x52x7 28 52 7 AT28586 28x58x6 28 58 6 AT30405 30x40x5 30 40 5 AT30407 30x40x7 30 40 7 AT30427 30x42x7 30 42 7 AT30438 30x43x8 30 43 8 AT30457 30x45x7 30 45 7 AT30458 30x45x8 30 45 8 AT304710 30x47x10 30 47 10 AT30476 30x47x6 30 47 6 AT30477 30x47x7 30 47 7 AT30478 30x47x8 30 47 8 AT305010 30x50x10 30 50 10 AT30507 30x50x7 30 50 7 AT30508 30x50x8 30 50 8 AT305210 30x52x10 30 52 10 AT30527 30x52x7 30 52 7 AT30528 30x52x8 30 52 8 AT305510 30x55x10 30 55 10 AT30557 30x55x7 30 55 7 AT306010 30x60x10 30 60 10 AT306210 30x62x10 30 62 10 AT30627 30x62x7 30 62 7 AT30628 30x62x8 30 62 8 AT307210 30x72x10 30 72 10 AT31527 31x52x7 31 52 7 AT32427 32x42x7 32 42 7 AT32457 32x45x7 32 45 7 AT324710 32x47x10 32 47 10 AT32477 32x47x7 32 47 7 AT32487 32x48x7 32 48 7 AT325010 32x50x10 32 50 10 AT32507 32x50x7 32 50 7 AT325210 32x52x10 32 52 10 AT32527 32x52x7 32 52 7 AT325510 32x55x10 32 55 10 AT325610 32x56x10 32 56 10 AT335010 33x50x10 33 50 10 AT33506 33x50x6 33 50 6 AT34528 34x52x8 34 52 8 AT35457 35x45x7 35 45 7 AT354710 35x47x10 35 47 10 AT35477 35x47x7 35 47 7 AT35489 35x48x9 35 48 9 AT355010 35x50x10 35 50 10 AT35507 35x50x7 35 50 7 AT35508 35x50x8 35 50 8 AT355210 35x52x10 35 52 10 AT35527 35x52x7 35 52 7 AT35528 35x52x8 35 52 8 AT355510 35x55x10 35 55 10 AT35558 35x55x8 35 55 8 AT355610 35x56x10 35 56 10 AT355810 35x58x10 35 58 10 AT356010 35x60x10 35 60 10 AT356210 35x62x10 35 62 10 AT35627 35x62x7 35 62 7 AT35628 35x62x8 35 62 8 AT356510 35x65x10 35 65 10 AT356810 35x68x10 35 68 10 AT35688 35x68x8 35 68 8 AT357210 35x72x10 35 72 10 AT357212 35x72x12 35 72 12 AT358010 35x80x10 35 80 10 AT36507 36x50x7 36 50 7 AT36627 36x62x7 36 62 7 AT37628 37x62x8 37 62 8 AT38507 38x50x7 38 50 7 AT38527 38x52x7 38 52 7 AT385410 38x54x10 38 54 10 AT385510 38x55x10 38 55 10 AT38557 38x55x7 38 55 7 AT385610 38x56x10 38 56 10 AT386210 38x62x10 38 62 10 AT38627 38x62x7 38 62 7 AT38628 38x62x8 38 62 8 AT387210 38x72x10 38 72 10 AT40508 40x50x8 40 50 8 AT405210 40x52x10 40 52 10 AT40527 40x52x7 40 52 7 AT40528 40x52x8 40 52 8 AT405510 40x55x10 40 55 10 AT40557 40x55x7 40 55 7 AT40558 40x55x8 40 55 8 AT40568 40x56x8 40 56 8 AT405810 40x58x10 40 58 10 AT406010 40x60x10 40 60 10 AT40607 40x60x7 40 60 7 AT406210 40x62x10 40 62 10 AT40627 40x62x7 40 62 7 AT40628 40x62x8 40 62 8 AT406510 40x65x10 40 65 10 AT406810 40x68x10 40 68 10 AT40688 40x68x8 40 68 8 AT407010 40x70x10 40 70 10 AT407210 40x72x10 40 72 10 AT40727 40x72x7 40 72 7 AT408010 40x80x10 40 80 10 AT408012 40x80x12 40 80 12 AT40808 40x80x8 40 80 8 AT409010 40x90x10 40 90 10 AT40908 40x90x8 40 90 8 AT41537 41x53x7 41 53 7 AT42558 42x55x8 42 55 8 AT42567 42x56x7 42 56 7 AT426010 42x60x10 42 60 10 AT426012 42x60x12 42 60 12 AT426210 42x62x10 42 62 10 AT42627 42x62x7 42 62 7 AT42628 42x62x8 42 62 8 AT426510 42x65x10 42 65 10 AT42688 42x68x8 42 68 8 AT42728 42x72x8 42 72 8 AT436610 43x66x10 43 66 10 AT4510010 45x100x10 45 100 10 AT45587 45x58x7 45 58 7 AT456010 45x60x10 45 60 10 AT45607 45x60x7 45 60 7 AT45608 45x60x8 45 60 8 AT456210 45x62x10 45 62 10 AT45627 45x62x7 45 62 7 AT45628 45x62x8 45 62 8 AT456510 45x65x10 45 65 10 AT45658 45x65x8 45 65 8 AT456610 45x66x10 45 66 10 AT457010 45x70x10 45 70 10 AT457210 45x72x10 45 72 10 AT45728 45x72x8 45 72 8 AT457510 45x75x10 45 75 10 AT45758 45x75x8 45 75 8 AT458010 45x80x10 45 80 10 AT458510 45x85x10 45 85 10 AT459010 45x90x10 45 90 10 AT48628 48x62x8 48 62 8 AT486510 48x65x10 48 65 10 AT486810 48x68x10 48 68 10 AT487210 48x72x10 48 72 10 AT48728 48x72x8 48 72 8 AT488010 48x80x10 48 80 10 AT488510 48x85x10 48 85 10 AT5010010 50x100x10 50 100 10 AT50627 50x62x7 50 62 7 AT506510 50x65x10 50 65 10 AT50658 50x65x8 50 65 8 AT506810 50x68x10 50 68 10 AT50688 50x68x8 50 68 8 AT507010 50x70x10 50 70 10 AT507012 50x70x12 50 70 12 AT507210 50x72x10 50 72 10 AT507212 50x72x12 50 72 12 AT50728 50x72x8 50 72 8 AT507512 50x75x12 50 75 12 AT508010 50x80x10 50 80 10 AT508013 50x80x13 50 80 13 AT50808 50x80x8 50 80 8 AT508510 50x85x10 50 85 10 AT509010 50x90x10 50 90 10 AT526810 52x68x10 52 68 10 AT52688 52x68x8 52 68 8 AT52709 52x70x9 52 70 9 AT527210 52x72x10 52 72 10 AT52728 52x72x8 52 72 8 AT527512 52x75x12 52 75 12 AT52758 52x75x8 52 75 8 AT528010 52x80x10 52 80 10 AT528013 52x80x13 52 80 13 AT528510 52x85x10 52 85 10 AT547210 54x72x10 54 72 10 AT5510010 55x100x10 55 100 10 AT557010 55x70x10 55 70 10 AT55708 55x70x8 55 70 8 AT557210 55x72x10 55 72 10 AT55728 55x72x8 55 72 8 AT557510 55x75x10 55 75 10 AT558010 55x80x10 55 80 10 AT55808 55x80x8 55 80 8 AT558510 55x85x10 55 85 10 AT55858 55x85x8 55 85 8 AT559010 55x90x10 55 90 10 AT56858 56x85x8 56 85 8 AT58728 58x72x8 58 72 8 AT588010 58x80x10 58 80 10 AT58808 58x80x8 58 80 8 AT589010 58x90x10 58 90 10 AT60,57810 60,5x78x10 60,5 78 10 AT6010010 60x100x10 60 100 10 AT6010013 60x100x13 60 100 13 AT6011012 60x110x12 60 110 12 AT60758 60x75x8 60 75 8 AT608010 60x80x10 60 80 10 AT608012 60x80x12 60 80 12 AT60808 60x80x8 60 80 8 AT608212 60x82x12 60 82 12 AT608510 60x85x10 60 85 10 AT60858 60x85x8 60 85 8 AT609010 60x90x10 60 90 10 AT60908 60x90x8 60 90 8 AT609510 60x95x10 60 95 10 AT6197 6x19x7 6 19 7 AT6227 6x22x7 6 22 7 AT628510 62x85x10 62 85 10 AT629010 62x90x10 62 90 10 AT6310010 63x100x10 63 100 10 AT638510 63x85x10 63 85 10 AT639010 63x90x10 63 90 10 AT64808 64x80x8 64 80 8 AT648510 64x85x10 64 85 10 AT6510010 65x100x10 65 100 10 AT6510012 65x100x12 65 100 12 AT658010 65x80x10 65 80 10 AT658510 65x85x10 65 85 10 AT659010 65x90x10 65 90 10 AT659510 65x95x10 65 95 10 AT6810013 68x100x13 68 100 13 AT689010 68x90x10 68 90 10 AT689810 68x98x10 68 98 10 AT7010010 70x100x10 70 100 10 AT7011010 70x110x10 70 110 10 AT7011012 70x110x12 70 110 12 AT70858 70x85x8 70 85 8 AT709010 70x90x10 70 90 10 AT709012 70x90x12 70 90 12 AT709510 70x95x10 70 95 10 AT71888 71x88x8 71 88 8 AT7210010 72x100x10 72 100 10 AT7227 7x22x7 7 22 7 AT729010 72x90x10 72 90 10 AT729510 72x95x10 72 95 10 AT7510010 75x100x10 75 100 10 AT7510012 75x100x12 75 100 12 AT7510513 75x105x13 75 105 13 AT7511013 75x110x13 75 110 13 AT7512012 75x120x12 75 120 12 AT759010 75x90x10 75 90 10 AT75908 75x90x8 75 90 8 AT759510 75x95x10 75 95 10 AT7811012 78x110x12 78 110 12 AT8010010 80x100x10 80 100 10 AT8010012 80x100x12 80 100 12 AT8010013 80x100x13 80 100 13 AT8011010 80x110x10 80 110 10 AT8011012 80x110x12 80 110 12 AT8011510 80x115x10 80 115 10 AT8011512 80x115x12 80 115 12 AT8012013 80x120x13 80 120 13 AT8012510 80x125x10 80 125 10 AT8165 8x16x5 8 16 5 AT8167 8x16x7 8 16 7 AT8186 8x18x6 8 18 6 AT8227 8x22x7 8 22 7 AT8510510 85x105x10 85 105 10 AT8510513 85x105x13 85 105 13 AT8511012 85x110x12 85 110 12 AT8511013 85x110x13 85 110 13 AT8512012 85x120x12 85 120 12 AT8512013 85x120x13 85 120 13 AT9011012 90x110x12 90 110 12 AT9011013 90x110x13 90 110 13 AT9011513 90x115x13 90 115 13 AT9012012 90x120x12 90 120 12 AT9013012 90x130x12 90 130 12 AT9227 9x22x7 9 22 7 AT9247 9x24x7 9 24 7 AT9511512 95x115x12 95 115 12 AT9512012 95x120x12 95 120 12 AT9512013 95x120x13 95 120 13 AT9512512 95x125x12 95 125 12 AT9512513 95x125x13 95 125 13 AT9513012 95x130x12 95 130 12 AT9812013 98x120x13 98 120 13
ANELLO DI TENUTA STANDARD TIPO TC IN NBR D.MM 15,00X 30,00X 7,00H
Anello di tenuta standard tipo TC. Guarnizione radiale a doppio labbro (con labbro parapolvere) per alberi e mandrini in gomma nitrilica NBR. Comprende un doppio labbro in gomma, un anello metallico di rinforzo ed una molla a spirale energizzante. Si collocano in una cava aperta secondo la norma DIN 3760. Con armatura metallica per dare resistenza e rigidità all'anello secondo norma DIN 1624. Con molla per mantenere la forza radiale esercitata dal labbro di tenuta attorno alla superficie dell'albero. Utilizzato per la maggior parte delle applicazioni di tenute per fluidi convenzionali. Buona resistenza a olii, grassi minerali, acqua e fluidi per radiatori. Alta resistenza alla lacerazione. Scarsa resistenza ad ozono, agenti atmosferici, agli idrocarburi clorurati e ai solventi aromatici. Non resiste al fluido dei freni. Specifiche articolo Attributo Valore Materiale NBR Tipo TC (doppio labbro) Misura mm. 15x30x7 Diametro interno mm. 15 Diametro esterno mm. 30 Altezza mm. 7 Carico di rottura Mpa 15 Temperatura d'impiego °C -40/+120 °C in olio, +90 °C in acqua Colore / Finitura nero

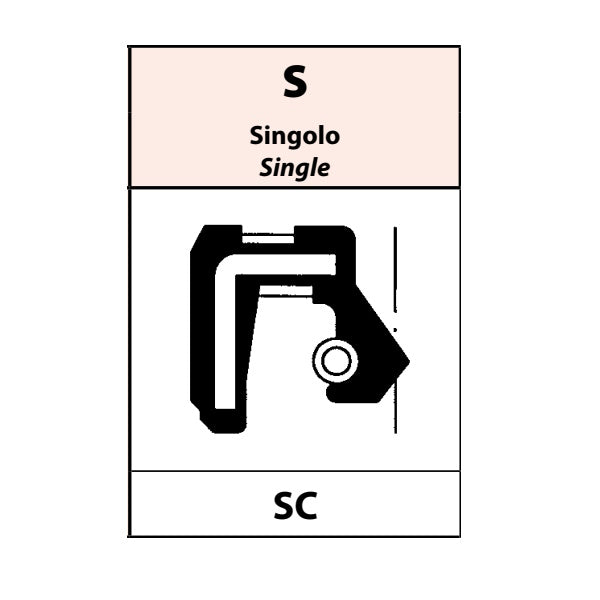

ANELLO DI TENUTA VITON TIPO SC IN FKM
Anello di tenuta radiale in Viton tipo SC. Anello di tenuta in VITON (FKM) per alte temperature. Utilizzati per applicazioni che possono raggiungere temperature fino 200°. Le tenute industriali per alberi si utilizzano per mettere a tenuta l'apertura tra un componente rotatorio e uno stazionario, oppure due componenti in moto relativo. Un rivestimento esterno cilindrico in lamiera d'acciaio (involucro) o un elastomero che abbia l'accoppiamento con interferenza richiesto per realizzare la tenuta statica contro il foro dell'alloggiamento. Un labbro di tenuta in materiale elastomerico o termoplastico che realizza la tenuta dinamica e statica contro l'albero. Il bordo di tenuta del labbro viene ottenuto mediante stampaggio, taglio o rettifica. Di norma, è compresso contro la superficie della controfaccia dell'albero, con un determinato carico radiale, da una molla elicoidale. Il bordo del labbro di tenuta e la superficie della controfaccia costituiscono l'area funzionale più importante delle tenute radiali per alberi. Per aumentare l'efficienza di tenuta dei labbri è possibile prevedere caratteristiche idrodinamiche nell'area di contatto degli stessi. Specifiche articolo Attributo Valore Materiale Viton (FKM) Tipo SC Diametro interno mm. 40 Altezza 7 Temperatura d'impiego °C -30/+200 Colore / Finitura marrone Altre varianti e versioni Codice Misura mm. Diametro esterno mm. ATV40527 40x52x7 52 ATV40557 40x55x7 55

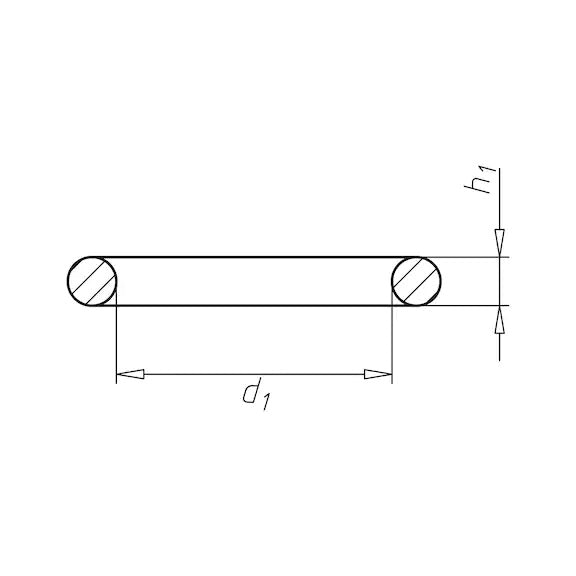

ANELLO O-RINGS STANDARD NBR 70 SH
Anello o-rings standard in NBR. Gli O-Ring sono anelli a sezione toroidale di materiale elastomerico al quale sono aggiunte altre sostanze, definite "cariche", con lo scopo di conferire alla mescola finale, particolari proprietà chimico – fisiche. L'impiego principale degli O-Ring è costituire elemento di tenuta negli elementi di giunzione in impianti idraulici e pneumatici, impedendo o limitando le perdite di fluido. Buona resistenza ad olii minerali ed ai grassi privi di additivi, clorurati e aromatici. Modesta resistenza agli agenti chimici, alla luce ed all’ossidazione. Specifiche articolo Attributo Valore Materiale NBR Durezza Shore A 70 ±5 Temperatura di esercizio °C -30/+100 Colore / Finitura nero Altre varianti e versioni Codice Riferimento Sezione corda (h1) mm. Diametro interno (d1) mm. OORR0106 106 1,78 6,75 OORR0108 108 1,78 8,73 OORR0109 109 2,62 9,13 OORR0112 112 2,62 9,90 OORR0114 114 1,78 11,11 OORR0115 115 2,62 11,91 OORR0117 117 2,62 13,10 OORR0119 119 2,62 15,08 OORR0121 121 2,62 15,88 OORR0123 123 2,62 17,86 OORR0128 128 2,62 20,64 OORR0130 130 2,62 22,23 OORR0132 132 2,62 23,81 OORR0134 134 3,53 25,80 OORR0144 144 3,53 39,70 OORR0146 146 3,53 41,28 OORR0147 147 3,53 42,86 OORR0149 149 3,53 44,45 OORR0150 150 3,53 46,04 OORR0152 152 3,53 47,62 OORR0153 153 3,53 49,20 OORR0155 155 3,53 50,80 OORR0156 156 3,53 52,40 OORR0158 158 3,53 53,97 OORR0159 159 3,53 55,56 OORR0161 161 3,53 57,15 OORR0162 162 3,53 58,74 OORR0164 164 3,53 60,32 OORR0165 166 3,53 61,90 OORR0167 167 3,53 63,50 OORR0168 168 3,53 65,10 OORR0170 170 3,53 66,67 OORR0171 171 3,53 68,26 OORR0173 173 3,53 69,85 OORR0174 174 3,53 71,44 OORR0176 176 3,53 73,02 OORR0177 177 3,53 76,60 OORR0178 178 5,33 74,63 OORR0181 181 5,33 79,73 OORR0185 185 5,33 89,69 OORR0189 189 5,33 100,00 OORR0193 193 5,33 109,54 OORR0199 199 5,33 117,48 OORR0201 201 5,33 120,65 OORR0203 203 5,33 123,83 OORR0206 206 5,33 127,00 OORR0208 208 5,33 130,18 OORR0210 210 5,33 133,35 OORR0213 213 5,33 136,53 OORR0215 215 5,33 139,70 OORR0217 217 5,33 142,88 OORR2007 2007 1,78 1,78 OORR2010 2010 1,78 2,57 OORR2012 2012 1,78 2,90 OORR2015 2015 1,78 3,68 OORR2018 2018 1,78 4,47 OORR2021 2021 1,78 5,28 OORR2025 2025 1,78 6,07 OORR2031 2031 1,78 7,65 OORR2037 2037 1,78 9,25 OORR2043 2043 1,78 10,82 OORR2050 2050 1,78 12,42 OORR2056 2056 1,78 14,00 OORR2062 2062 1,78 15,60 OORR2068 2068 1,78 17,17 OORR2075 2075 1,78 18,77 OORR2081 2081 1,78 20,35 OORR2087 2087 1,78 21,95 OORR2093 2093 1,78 23,52 OORR2100 2100 1,78 25,12 OORR2106 2106 1,78 26,70 OORR2112 2112 1,78 28,30 OORR2118 2118 1,78 29,87 OORR2125 2125 1,78 31,47 OORR2131 2131 1,78 33,05 OORR2137 2137 1,78 34,65 OORR2150 2150 1,78 37,82 OORR2162 2162 1,78 41,00 OORR2175 2175 1,78 44,17 OORR2187 2187 1,78 47,35 OORR2200 2200 1,78 50,52 OORR2212 2212 1,78 53,70 OORR2225 2225 1,78 56,87 OORR2237 2237 1,78 60,05 OORR2250 2250 1,78 63,22 OORR2262 2262 1,78 66,40 OORR2275 2275 1,78 69,57 OORR2287 2287 1,78 72,75 OORR2300 2300 1,78 75,92 OORR2324 6135 5,33 34,29 OORR2325 2325 1,78 82,27 OORR2350 2350 1,78 88,62 OORR2375 2375 1,78 94,97 OORR2400 2400 1,78 101,32 OORR2425 2425 1,78 107,67 OORR2450 2450 1,78 114,02 OORR2475 2475 1,78 120,37 OORR2500 2500 1,78 126,72 OORR2525 2525 1,78 133,07 OORR3021 3021 2,62 5,23 OORR3024 3024 2,62 6,02 OORR3030 3030 2,62 7,59 OORR3037 3037 2,62 9,19 OORR3043 3043 2,62 10,77 OORR3050 3050 2,62 12,37 OORR3056 3056 2,62 13,94 OORR3062 3062 2,62 15,54 OORR3068 3068 2,62 17,12 OORR3075 3075 2,62 18,72 OORR3081 3081 2,62 20,30 OORR3087 3087 2,62 21,89 OORR3093 3093 2,62 23,47 OORR3100 3100 2,62 25,07 OORR3106 3106 2,62 26,64 OORR3112 3112 2,62 28,24 OORR3118 3118 2,62 29,82 OORR3125 3125 2,62 31,42 OORR3131 3131 2,62 32,99 OORR3137 3137 2,62 34,59 OORR3143 3143 2,62 36,17 OORR3150 3150 2,62 37,77 OORR3156 3156 2,62 39,34 OORR3162 3162 2,62 40,94 OORR3168 3168 2,62 42,52 OORR3175 3175 2,62 44,12 OORR3181 3181 2,62 45,69 OORR3187 3187 2,62 47,29 OORR3193 3193 2,62 48,90 OORR3200 3200 2,62 50,47 OORR3206 3206 2,62 52,07 OORR3212 3212 2,62 53,64 OORR3218 3218 2,62 55,25 OORR3225 3225 2,62 56,82 OORR3231 3231 2,62 58,42 OORR3237 3237 2,62 59,99 OORR3243 3243 2,62 61,60 OORR3250 3250 2,62 63,17 OORR3256 3256 2,62 64,77 OORR3262 3262 2,62 66,34 OORR3268 3268 2,62 67,95 OORR3275 3275 2,62 69,52 OORR3281 3281 2,62 71,12 OORR3287 3287 2,62 72,69 OORR3300 3300 2,62 75,87 OORR3325 3325 2,62 82,22 OORR3350 3350 2,62 88,57 OORR3375 3375 2,62 94,92 OORR3400 3400 2,62 101,27 OORR3425 3425 2,62 107,62 OORR3450 3450 2,62 113,97 OORR3475 3475 2,62 120,32 OORR3500 3500 2,62 126,67 OORR3525 3525 2,62 133,02 OORR4028 4028 3,53 7,52 OORR4036 4036 3,53 9,12 OORR4042 4042 3,53 10,69 OORR4050 4050 3,53 12,29 OORR4055 4055 3,53 13,87 OORR4061 4061 3,53 15,47 OORR4067 4067 3,53 17,04 OORR4075 4075 3,53 18,64 OORR4081 4081 3,53 20,22 OORR4087 4087 3,53 21,82 OORR4093 4093 3,53 23,39 OORR4100 4100 3,53 24,99 OORR4106 4106 3,53 26,57 OORR4112 4112 3,53 28,17 OORR4118 4118 3,53 29,74 OORR4125 4125 3,53 31,34 OORR4131 4131 3,53 32,92 OORR4137 4137 3,53 34,52 OORR4143 4143 3,53 36,09 OORR4150 4150 3,53 37,69 OORR4162 4162 3,53 40,87 OORR4175 4175 3,53 44,04 OORR4187 4187 3,53 47,22 OORR4200 4200 3,53 50,39 OORR4212 4212 3,53 53,37 OORR4225 4225 3,53 56,74 OORR4237 4237 3,53 59,92 OORR4250 4250 3,53 63,09 OORR4262 4262 3,53 66,27 OORR4275 4275 3,53 69,44 OORR4287 4287 3,53 72,62 OORR4300 4300 3,53 75,79 OORR4312 4312 3,53 78,97 OORR4325 4325 3,53 82,14 OORR4337 4337 3,53 85,32 OORR4350 4350 3,53 88,49 OORR4362 4362 3,53 91,67 OORR4375 4375 3,53 94,84 OORR4387 4387 3,53 98,02 OORR4400 4400 3,53 101,19 OORR4412 4412 3,53 104,37 OORR4425 4425 3,53 107,54 OORR4437 4437 3,53 110,72 OORR4450 4450 3,53 113,89 OORR4462 4462 3,53 117,07 OORR4475 4475 3,53 120,24 OORR4487 4487 3,53 123,42 OORR4500 4500 3,53 126,59 OORR4512 4512 3,53 129,77 OORR4525 4525 3,53 132,94 OORR4537 4537 3,53 136,12 OORR4550 4550 3,53 139,29 OORR4562 4562 3,53 142,47 OORR4575 4575 3,53 145,64 OORR4587 4587 3,53 148,82 OORR4600 4600 3,53 151,99 OORR6150 6150 5,33 37,47 OORR6162 6162 5,33 40,65 OORR6175 6175 5,33 43,82 OORR6187 6187 5,33 46,99 OORR6200 6200 5,33 50,17 OORR6212 6212 5,33 53,34 OORR6225 6225 5,33 56,52 OORR6237 6237 5,33 59,69 OORR6250 6250 5,33 62,87 OORR6262 6262 5,33 66,04 OORR6275 6275 5,33 69,22 OORR6287 6287 5,33 72,39 OORR6300 6300 5,33 75,57 OORR6312 6312 5,33 78,74 OORR6325 6325 5,33 81,92 OORR6337 6337 5,33 85,09 OORR6350 6350 5,33 88,27 OORR6362 6362 5,33 91,44 OORR6375 6375 5,33 94,62 OORR6387 6387 5,33 97,79 OORR6400 6400 5,33 100,97 OORR6412 6412 5,33 104,14 OORR6425 6425 5,33 107,32 OORR6437 6437 5,33 110,49 OORR6450 6450 5,33 113,67
ANELLO O-RINGS STANDARD NBR 70 SH RIF. 3237 D.MM 59,99X 2,62
Anello o-rings standard in NBR. Gli O-Ring sono anelli a sezione toroidale di materiale elastomerico al quale sono aggiunte altre sostanze, definite "cariche", con lo scopo di conferire alla mescola finale, particolari proprietà chimico – fisiche. L'impiego principale degli O-Ring è costituire elemento di tenuta negli elementi di giunzione in impianti idraulici e pneumatici, impedendo o limitando le perdite di fluido. Buona resistenza ad olii minerali ed ai grassi privi di additivi, clorurati e aromatici. Modesta resistenza agli agenti chimici, alla luce ed all’ossidazione. Specifiche articolo Attributo Valore Materiale NBR Durezza Shore A 70 ±5 Temperatura di esercizio °C -30/+100 Riferimento 3237 Sezione corda (h1) mm. 2,62 Diametro interno (d1) mm. 59,99 Colore / Finitura nero

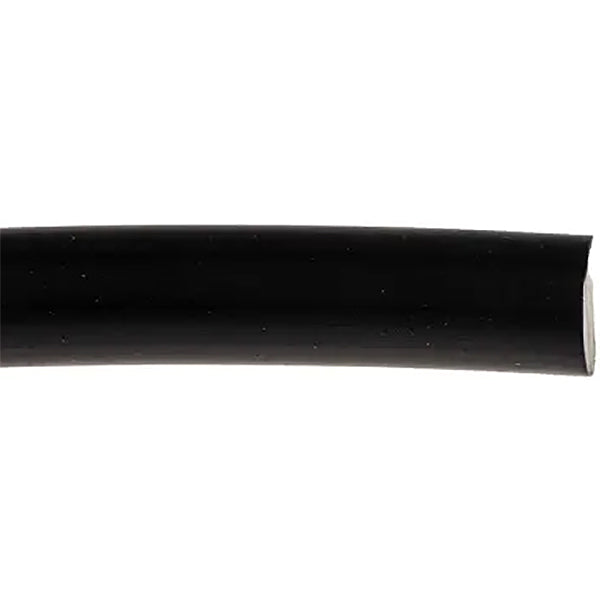

CORDA O-RINGS STANDARD NBR 70 SH
Corda o-rings standard in NBR. La corda per O-Ring è un cavo in gomma con un profilo circolare che può essere tagliato alla lunghezza necessaria in modo da formare la guarnizione richiesta. L'impiego principale degli O-Ring è costituire elemento di tenuta negli elementi di giunzione in impianti idraulici e pneumatici, impedendo o limitando le perdite di fluido. Buona resistenza ad olii minerali ed ai grassi privi di additivi, clorurati e aromatici. Modesta resistenza agli agenti chimici, alla luce ed all’ossidazione. Venduta al metro lineare. Specifiche articolo Attributo Valore Materiale NBR Durezza Shore A 70 ±5 Temperatura di esercizio °C -30/+100 Colore / Finitura nero Altre varianti e versioni Codice Sezione corda mm. COOR0178 1,78 COOR0200 2,00 COOR0262 2,62 COOR0300 3,00 COOR0353 3,53 COOR0400 4,00 COOR0500 5,00 COOR0534 5,34 COOR0600 6,00

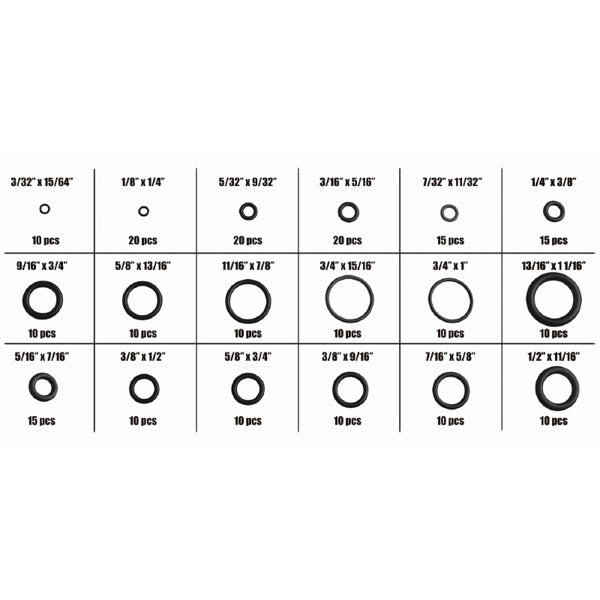

FERVI FERVI ASSORTIMENTO DI O-RING A POLLICI TOTALE PZ225
Fervi assortimento di anelli O-Ring metrici in NBR. La scatola contiene 225 pezzi in misure diverse, realizzati in gomma nitrilica NBR di alta qualità. Resitenti al calore, all'olio e ai gas. Gli anelli O-Ring sono tutti conservati in una apposita scatola con apposita etichetta di dimensioni e quantità. L'assortimento è così composto: 10 anelli diametro 3/32" x 15/64". 20 anelli diametro 1/8" x 1/4". 20 anelli diametro 5/32" x 9/32". 20 anelli diametro 3/16" x 5/16". 15 anelli diametro 7/32" x 11/32". 15 anelli diametro 1/4" x 3/8". 10 anelli diametro 9/16" x 3/4". 10 anelli diametro 5/8" x 13/16". 10 anelli diametro 11/16" x 7/8". 10 anelli diametro 3/4" x 15/16". 10 anelli diametro 3/4" x 1". 10 anelli diametro 13/16" x 11/16". 15 anelli diametro 5/16" x 7/16". 10 anelli diametro 3/8" x 1/2". 10 anelli diametro 5/8" x 3/4". 10 anelli diametro 3/8" x 9/16". 10 anelli diametro 7/16" x 5/8". 10 anelli diametro 1/2" x 11/16". Schede tecniche e di sicurezza Scarica pdf prodotto 1
FERVI FERVI ASSORTIMENTO DI O-RING A POLLICI TOTALE PZ419
Fervi assortimento di anelli O-Ring a pollici in NBR. La scatola contiene 419 pezzi in 32 misure diverse, realizzati in gomma nitrilica NBR di alta qualità. Resitenti al calore, all'olio e ai gas. Gli anelli O-Ring sono tutti conservati in una apposita scatola con apposita etichetta di dimensioni e quantità. L'assortimento è così composto: 22 anelli diametro interno 1/8" – sezione corda 1/16". 22 anelli diametro interno 3/16"– sezione corda 1/16". 22 anelli diametro interno 1/4" – sezione corda 1/16". 22 anelli diametro interno 5/16" – sezione corda 1/16". 22 anelli diametro interno 3/8" – sezione corda 1/16". 22 anelli diametro interno 1/2" – sezione corda 1/16". 13 anelli diametro interno 3/8" – sezione corda 3/32". 13 anelli diametro interno 7/16" – sezione corda 3/32". 13 anelli diametro interno 1/2"– sezione corda 3/32". 13 anelli diametro interno 9/16" – sezione corda 3/32". 13 anelli diametro interno 5/8" – sezione corda 3/32". 13 anelli diametro interno 11/16" – sezione corda 3/32". 13 anelli diametro interno 3/4"– sezione corda 3/32". 13 anelli diametro interno 13/16" – sezione corda 3/32". 13 anelli diametro interno 7/8" – sezione corda 3/32". 10 anelli diametro interno 3/4" – sezione corda 1/8". 10 anelli diametro interno 13/13" – sezione corda 1/8". 10 anelli diametro interno 7/8"– sezione corda 1/8". 10 anelli diametro interno 15/16" – sezione corda 1/8". 10 anelli diametro interno 1"– sezione corda 1/8". 10 anelli diametro interno 11/16" – sezione corda 1/8". 10 anelli diametro interno 11/8"– sezione corda 1/8". 10 anelli diametro interno 13/16"– sezione corda 1/8". 10 anelli diametro interno 11/4" – sezione corda 1/8". 10 anelli diametro interno 15/16" – sezione corda 1/8". 10 anelli diametro interno 13/8" – sezione corda 1/8". 10 anelli diametro interno 17/16" – sezione corda 1/8". 10 anelli diametro interno 11/16" – sezione corda 1/8". 10 anelli diametro interno 15/8"– sezione corda 1/8". 10 anelli diametro interno 13/4" – sezione corda 1/8". 10 anelli diametro interno 17/8" – sezione corda 1/8". Schede tecniche e di sicurezza Scarica pdf prodotto 1
FERVI FERVI ASSORTIMENTO DI O-RING METRICI TOTALE PZ419
Fervi assortimento di anelli O-Ring metrici in NBR. La scatola contiene 419 pezzi in 32 misure diverse, realizzati in gomma nitrilica NBR di alta qualità. Resitenti al calore, all'olio e ai gas. Gli anelli O-Ring sono tutti conservati in una apposita scatola con apposita etichetta di dimensioni e quantità. L'assortimento è così composto: 20 anelli diametro interno 3 mm. - sezione corda 1,5 mm. 20 anelli diametro interno 4,4 mm. – sezione corda 2 mm. 18 anelli diametro interno 5 mm. – sezione corda 2 mm. 23 anelli diametro interno 7 mm. - sezione corda 1,5 mm. 23 anelli diametro interno 10 mm. - sezione corda 1,5 mm. 23 anelli diametro interno 13 mm. - sezione corda 1,5 mm. 14 anelli diametro interno 10 mm. – sezione corda 2,5 mm. 13 anelli diametro interno 11 mm. - sezione corda 2,5 mm. 14 anelli diametro interno 13 mm. - sezione corda 2,5 mm. 13 anelli diametro interno 14 mm. - sezione corda 2,5 mm. 14 anelli diametro interno 16 mm. - sezione corda 2,5 mm. 14 anelli diametro interno 18 mm. – sezione corda 2,5 mm. 13 anelli diametro interno 19 mm. - sezione corda 2,5 mm. 14 anelli diametro interno 21 mm. – sezione corda 2,5 mm. 13 anelli diametro interno 22 mm. - sezione corda 2,5 mm. 10 anelli diametro interno 16 mm. - sezione corda 3,5 mm. 10 anelli diametro interno 20 mm. – sezione corda 3,5 mm. 10 anelli diametro interno 22 mm. – sezione corda 3,5 mm. 10 anelli diametro interno 23,5 mm. – sezione corda 3,5 mm. 10 anelli diametro interno 25 mm. – sezione corda 3,5 mm. 10 anelli diametro interno 28 mm. – sezione corda 3,5 mm. 10 anelli diametro interno 30 mm. – sezione corda 3,5 mm. 10 anelli diametro interno 31 mm. – sezione corda 3,5 mm. 10 anelli diametro interno 32 mm. – sezione corda 3,5 mm. 10 anelli diametro interno 33 mm. – sezione corda 3,5 mm. 10 anelli diametro interno 34,5 mm. – sezione corda 3,5 mm. 10 anelli diametro interno 36 mm. – sezione corda 3,5 mm. 10 anelli diametro interno 38 mm. – sezione corda 3,5 mm. 10 anelli diametro interno 41 mm. – sezione corda 3,5 mm. 10 anelli diametro interno 44 mm. – sezione corda 3,5 mm. 10 anelli diametro interno 47 mm. – sezione corda 3,5 mm. 10 anelli diametro interno 50 mm. – sezione corda 3,5 mm. Schede tecniche e di sicurezza Scarica pdf prodotto 1
