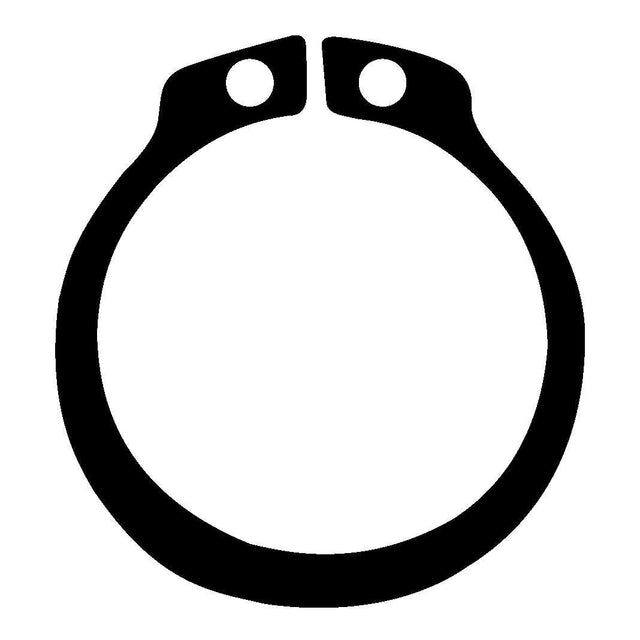

ANELLI DI ARRESTO ESTERNI PER ALBERI D.MM 28 UNI 7435 DIN 471
Anello seeger di sicurezza per alberi (tipo esterno). Sono gli anelli dal più versatile utilizzo per alberi. Rappresentano la soluzione più vantaggiosa relativamente allo spessore e alla larghezza radiale. Sopportano notevoli forze assiali e sono in grado di essere utilizzati anche in montaggi con alto numero di giri. La loro conformazione (hanno una larghezza radiale che diminuisce in prossimità delle estremità) fa si che in fase di montaggio lo stress sia distribuito uniformemente per tutta la sezione dell'anello. I fori sulle estremità, inoltre, garantiscono la più semplice e veloce modalità di montaggio tramite pinze. Specifiche articolo Attributo Valore Materiale acciaio al carbonio per molle Diametro mm. 28 D1 (mm.) 28 D2 (mm.) 26,6 D3 (mm.) 25,9 Spessore mm. 1,5 Normativa UNI 7435 Normativa DIN 471 Colore / Finitura grezzo
ANELLI DI ARRESTO RADIALI D.MM15,0 PER ALBERI D.MM16,0/24,0 DIN 6799
Anello di arresto radiale per alberi. Gli anelli elastici di arresto per alberi a montaggio radiale sono di vasta applicazione. Il loro montaggio avviene spingendo semplicemente l'anello nella cava sull'albero utilizzando l'apposita pinza di montaggio. Materiale: acciaio al carbonio per molle. Finitura: grezzo. Normative: DIN 6799 UNI 7434. Per alberi da 16,0 a 24,0 mm. Diametro: 15,0 mm. Diametro interno (d1): 15,0 mm. Diametro esterno (d2): 29,4 mm. Diametro albero (d3): 16-24 mm. Spessore (S): 1,5 mm. Specifiche articolo Attributo Valore Diametro mm. 15,0 Spessore mm. 1,5 Materiale acciaio al carbonio per molle D1 (mm.) 15,0 D2 (mm.) 29,4 D3 (mm.) 16-24 Normativa UNI 7434 Normativa DIN 6799 Colore / Finitura grezzo
ANELLO DI ARRESTO ESTERNO PER ALBERI INOX AISI 420 UNI 7435 DIN 471
Anello seeger di sicurezza per alberi (tipo esterno) in acciaio inox AISI 420. Sono gli anelli dal più versatile utilizzo per alberi. Rappresentano la soluzione più vantaggiosa relativamente allo spessore e alla larghezza radiale. Sopportano notevoli forze assiali e sono in grado di essere utilizzati anche in montaggi con alto numero di giri. La loro conformazione (hanno una larghezza radiale che diminuisce in prossimità delle estremità) fa si che in fase di montaggio lo stress sia distribuito uniformemente per tutta la sezione dell'anello. I fori sulle estremità, inoltre, garantiscono la più semplice e veloce modalità di montaggio tramite pinze. Specifiche articolo Attributo Valore Materiale acciaio inox AISI 420 Normativa UNI 7435 Normativa DIN 471 Altre varianti e versioni Codice Diametro mm. D1 (mm.) D2 (mm.) D3 (mm.) Spessore mm. ADEI10 10 10 9,6 9,3 1 ADEI12 12 12 11,5 11 1 ADEI25 25 25 23,9 23,2 1,2 ADEI30 30 30 28,6 27,9 1,5 ADEI5 5 5 4,8 4,7 0,6 ADEI8 8 8 7,6 7,4 0,8
ANELLO DI ARRESTO ESTERNO PER ALBERI UNI 7435 DIN 471
Anello seeger di sicurezza per alberi (tipo esterno). Sono gli anelli dal più versatile utilizzo per alberi. Rappresentano la soluzione più vantaggiosa relativamente allo spessore e alla larghezza radiale. Sopportano notevoli forze assiali e sono in grado di essere utilizzati anche in montaggi con alto numero di giri. La loro conformazione (hanno una larghezza radiale che diminuisce in prossimità delle estremità) fa si che in fase di montaggio lo stress sia distribuito uniformemente per tutta la sezione dell'anello. I fori sulle estremità, inoltre, garantiscono la più semplice e veloce modalità di montaggio tramite pinze. Specifiche articolo Attributo Valore Materiale acciaio al carbonio per molle Normativa UNI 7435 Normativa DIN 471 Colore / Finitura grezzo Altre varianti e versioni Codice Diametro mm. D1 (mm.) D2 (mm.) D3 (mm.) Spessore mm. ADE10 10 10 9,6 9,3 1 ADE100 100 100 96,5 94,5 3 ADE105 105 105 101 98 4 ADE11 11 11 10,5 10,2 1 ADE110 110 110 106 103 4 ADE12 12 12 11,5 11 1 ADE120 120 120 116 113 4 ADE13 13 13 12,4 11,9 1 ADE130 130 130 126 123 4 ADE14 14 14 13,4 12,9 1 ADE145 145 145 141 138 4 ADE15 15 15 14,3 13,8 1 ADE150 150 150 145 142 4 ADE16 16 16 15,2 14,7 1 ADE17 17 17 16,2 15,7 1 ADE18 18 18 17 16,5 1,2 ADE19 19 19 18 17,5 1,2 ADE20 20 20 19 18,5 1,2 ADE21 21 21 20 19,5 1,2 ADE22 22 22 21 20,5 1,2 ADE23 23 23 22 21,5 1,2 ADE24 24 24 22,9 22,2 1,2 ADE25 25 25 23,9 23,2 1,2 ADE26 26 26 24,9 24,2 1,2 ADE27 27 27 25,6 24,9 1,2 ADE28 28 28 26,6 25,9 1,5 ADE29 29 29 27,6 26,9 1,5 ADE30 30 30 28,6 27,9 1,5 ADE31 31 31 29,3 28,6 1,5 ADE32 32 32 30,3 29,6 1,5 ADE33 33 33 31,3 30,5 1,5 ADE34 34 34 32,3 31,5 1,5 ADE35 35 35 33 32,2 1,5 ADE36 36 36 34 33,2 1,75 ADE37 37 37 35 34,2 1,75 ADE38 38 38 36 35,2 1,75 ADE39 39 39 37 36 1,75 ADE4 4 4 3,8 3,7 0,4 ADE40 40 40 37,5 36,5 1,75 ADE42 42 42 39,5 38,5 1,75 ADE45 45 45 42,5 41,5 1,75 ADE46 46 46 43,5 42,5 1,75 ADE47 47 47 44,5 43,5 1,75 ADE48 48 48 45,5 44,5 1,75 ADE5 5 5 4,8 4,7 0,6 ADE50 50 50 47 45,8 2 ADE52 52 52 49 47,8 2 ADE54 54 54 51 49,8 2 ADE55 55 55 52 50,8 2 ADE56 56 56 53 51,8 2 ADE58 58 58 55 53,8 2 ADE6 6 6 5,7 5,6 0,7 ADE60 60 60 57 55,8 2 ADE62 62 62 59 57,8 2 ADE65 65 65 62 60,8 2,5 ADE67 67 67 64 62,8 2,5 ADE68 68 68 65 63,8 2,5 ADE70 70 70 67 65,5 2,5 ADE72 72 72 69 67,5 2,5 ADE75 75 75 72 70,5 2,5 ADE77 77 77 74 72,5 2,5 ADE8 8 8 7,6 7,4 0,8 ADE80 80 80 76,5 74,5 2,5 ADE82 82 82 78,5 76,5 2,5 ADE85 85 85 81,5 79,5 3 ADE88 88 88 84,5 82,5 3 ADE9 9 9 8,6 8,4 1 ADE90 90 90 86,5 84,5 3 ADE95 95 95 91,5 89,5 3
ANELLO DI ARRESTO INTERNI INOX A420 PER FORI UNI 7437 DIN 472
Anello seeger di sicurezza per fori (tipo interno) in acciaio inox AISI 420.. Sono gli anelli dal più versatile utilizzo per alberi. Rappresentano la soluzione più vantaggiosa relativamente allo spessore e alla larghezza radiale. Sopportano notevoli forze assiali e sono in grado di essere utilizzati anche in montaggi con alto numero di giri. La loro conformazione (hanno una larghezza radiale che diminuisce in prossimità delle estremità) fa si che in fase di montaggio lo stress sia distribuito uniformemente per tutta la sezione dell'anello. I fori sulle estremità, inoltre, garantiscono la più semplice e veloce modalità di montaggio tramite pinze. Specifiche articolo Attributo Valore Materiale acciaio inox AISI 420 Diametro mm. 25 D1 (mm.) 25 D2 (mm.) 26,2 D3 (mm.) 26,9 Spessore mm. 1,2 Normativa UNI 7437 Normativa DIN 472 Altre varianti e versioni Codice ADII25
ANELLO DI ARRESTO INTERNO PER FORI UNI 7437 DIN 472
Anello seeger di sicurezza per fori (tipo interno). Sono gli anelli dal più versatile utilizzo per fori. Rappresentano la soluzione più vantaggiosa relativamente allo spessore e alla larghezza radiale. Sopportano notevoli forze assiali e sono in grado di essere utilizzati anche in montaggi con alto numero di giri. I fori sulle estremità, inoltre, garantiscono la più semplice e veloce modalità di montaggio tramite pinze. Specifiche articolo Attributo Valore Materiale acciaio al carbonio per molle Normativa UNI 7437 Normativa DIN 472 Colore / Finitura grezzo Altre varianti e versioni Codice Diametro mm. D1 (mm.) D2 (mm.) D3 (mm.) Spessore mm. ADI10 10 10 10,4 10,8 1 ADI100 100 100 103,5 105,5 3 ADI102 102 102 105,5 107,5 3 ADI105 105 105 109 112 4 ADI11 11 11 11,4 11,8 1 ADI112 112 112 116 119 4 ADI12 12 12 12,5 13 1 ADI120 120 120 124 127 4 ADI13 13 13 13,6 14,1 1 ADI130 130 130 134 137 4 ADI14 14 14 14,6 15,1 1 ADI145 145 145 149 152 4 ADI15 15 15 15,7 16,2 1 ADI150 150 150 155 158 4 ADI16 16 16 16,8 17,3 1 ADI17 17 17 17,8 18,3 1 ADI18 18 18 19 19,5 1 ADI19 19 19 20 20,5 1 ADI20 20 20 21 21,5 1 ADI21 21 21 22 22,5 1 ADI22 22 22 23 23,5 1 ADI23 23 23 24,1 24,6 1,2 ADI24 24 24 25,2 25,9 1,2 ADI25 25 25 26,2 26,9 1,2 ADI26 26 26 27,2 27,9 1,2 ADI27 27 27 28,4 29,1 1,2 ADI28 28 28 29,4 30,1 1,2 ADI29 29 29 30,4 31,1 1,2 ADI30 30 30 31,4 32,1 1,2 ADI31 31 31 32,7 33,4 1,2 ADI32 32 32 33,7 34,4 1,2 ADI34 34 34 35,7 36,5 1,5 ADI35 35 35 37 37,8 1,5 ADI36 36 36 38 38,8 1,5 ADI37 37 37 39 39,8 1,5 ADI38 38 38 40 40,8 1,5 ADI39 39 39 41 42 1,75 ADI40 40 40 42,5 43,5 1,75 ADI42 42 42 44,5 45,5 1,75 ADI43 43 43 45,5 46,5 1,75 ADI44 44 44 46,5 47,5 1,75 ADI45 45 45 47,5 48,5 1,75 ADI46 46 46 48,5 49,5 1,75 ADI47 47 47 49,5 50,5 1,75 ADI48 48 48 50,5 51,5 1,75 ADI50 50 50 53 54,2 2 ADI52 52 52 55 56,2 2 ADI53 53 53 56 57,2 2 ADI54 54 54 57 58,2 2 ADI55 55 55 58 59,2 2 ADI56 56 56 59 60,2 2 ADI58 58 58 61 64,2 2 ADI60 60 60 63 65,2 2 ADI62 62 62 65 66,2 2 ADI65 65 65 68 69,2 2,5 ADI68 68 68 71 72,5 2,5 ADI70 70 70 73 74,5 2,5 ADI72 72 72 75 76,5 2,5 ADI75 75 75 78 79,5 2,5 ADI78 78 78 80 82,5 2,5 ADI8 8 8 8,4 8,7 0,8 ADI80 80 80 83,5 85,5 2,5 ADI82 82 82 85,5 87,5 2,5 ADI85 85 85 88,5 90,5 2,5 ADI88 88 88 91,5 93,5 3 ADI90 90 90 93,5 95,5 3 ADI95 95 95 98,5 100,5 3 ADI97 97 97 100,5 102,5 3
ANELLO DI ARRESTO QUICKLOCK BN833 PER ALBERI SENZA SCANALATURA
Anello di arresto quicklock BN833 per alberi senza scanalatura. Specifiche articolo Attributo Valore Materiale acciaio al carbonio per molle Colore / Finitura grezzo Altre varianti e versioni Codice Diametro mm. D1 (mm.) D2 (mm.) D3 (mm.) Spessore mm. ADQB0,8 0,8 0,65 4 0,8 0,2 ADQB1 1,0 0,85 4 1,0 0,2 ADQB1,5 1,5 1,3 5 1,5 0,2 ADQB10 10,0 9,65 20 10,0 0,4 ADQB2 2,0 1,8 7 2,0 0,2 ADQB2,5 2,5 2,3 8,5 2,5 0,3 ADQB3 3,0 2,8 10,5 3,0 0,3 ADQB3,5 3,5 3,3 11 3,5 0,3 ADQB4 4,0 3,75 12 4,0 0,3 ADQB4,5 4,5 4,25 13 4,5 0,3 ADQB5 5,0 4,75 14 5,0 0,4 ADQB5,5 5,5 5,25 14 5,5 0,4 ADQB6 6,0 5,75 16 6,0 0,4 ADQB7 7,0 6,7 17 7,0 0,4 ADQB8 8,0 7,7 18 8,0 0,4 ADQB9 9,0 8,65 19 9,0 0,4
ANELLO DI ARRESTO RADIALE PER ALBERI UNI 7434 DIN 6799
Anello di arresto radiale per alberi. Gli anelli elastici di arresto per alberi a montaggio radiale sono di vasta applicazione. Il loro montaggio avviene spingendo semplicemente l'anello nella cava sull'albero utilizzando l'apposita pinza di montaggio. Specifiche articolo Attributo Valore Materiale acciaio al carbonio per molle Normativa UNI 7434 Normativa DIN 6799 Colore / Finitura grezzo Altre varianti e versioni Codice Diametro mm. D1 (mm.) D2 (mm.) D3 (mm.) Spessore mm. ADR0,8 0,8 0,8 2,25 1-1,4 0,2 ADR1,2 1,2 1,2 3,25 1,4-2 0,3 ADR1,5 1,5 1,5 4,25 2-2,5 0,4 ADR1,9 1,9 1,9 4,8 2,5-3 0,5 ADR10 10,0 10,0 20,4 11-15 1,2 ADR12 12,0 12,0 23,4 13-18 1,3 ADR15 15,0 15,0 29,4 16-24 1,5 ADR19 19,0 19 37,6 20-31 1,75 ADR2,3 2,3 2,3 6,3 3-4 0,6 ADR24 24,0 24 44,6 25-38 2 ADR3,2 3,2 3,2 7,3 4-5 0,6 ADR4 4,0 4,0 9,3 5-7 0,7 ADR5 5,0 5,0 11,3 6-8 0,7 ADR6 6,0 6,0 12,3 7-9 0,7 ADR7 7,0 7,0 14,3 8-11 0,9 ADR8 8,0 8,0 16,3 9-12 1 ADR9 9,0 9,0 18,8 10-14 1,1

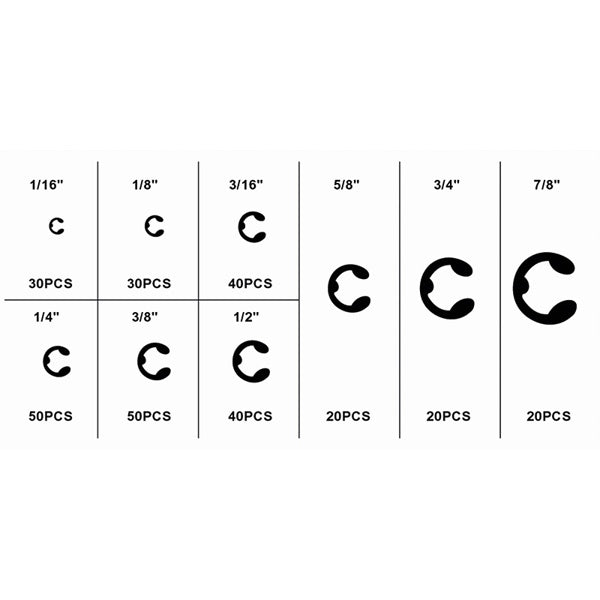

FERVI FERVI ASSORTIMENTO DI ANELLI DI ARRESTO RADIALI PER ALBERI TOTALE PZ300
Fervi assortimento di anelli elastici radiali per alberi art.0296. Utilissimo assortimento composto da 300 anelli di arresto radiali per alberi, in pratica valigetta di plastica con divisori interni. L'assortimento è così composto: 30 anelli da 1"/16. 30 anelli da 1/8". 40 anelli da 3/16". 50 anelli da 1/4". 50 anelli da 3/8". 40 anelli da 1/2". 20 anelli da 5/8". 20 anelli da 3/4". 20 anelli da 7/8". Schede tecniche e di sicurezza Scarica pdf prodotto 1
FERVI FERVI ASSORTIMENTO DI ANELLI ELASTICI SEEGER TOTALE PZ100
Fervi assortimento di anelli elastici per interni ed esterni art.0179. Utilissimo assortimento composto da 100 anelli elastici seeger in pratica valigetta di plastica con divisori interni. L'assortimento è così composto: 3 anelli per esterni diametro 32 mm. 5 anelli per esterni diametro 25 mm. 5 anelli per esterni diametro 22 mm. 10 anelli per esterni diametro 16 mm. 10 anelli per esterni diametro 14 mm. 10 anelli per esterni diametro 10 mm. 10 anelli per esterni diametro 9 mm. 10 anelli per esterni diametro 8 mm. 12 anelli per esterni diametro 6 mm. 5 anelli per interni diametro 14 mm. 10 anelli per interni diametro 12 mm. 10 anelli per interni diametro 10 mm. Schede tecniche e di sicurezza Scarica pdf prodotto 1
